VESA / ISA

Mais tarde, e após várias evoluções começaram a ser utilizadas interfaces VESA/ISA que já dispensavam integração na BIOS extension Room. Este interface iria servir de base ao SCSI e IDE ( o verdadeiro objecto de estudo deste trabalho);



ST506

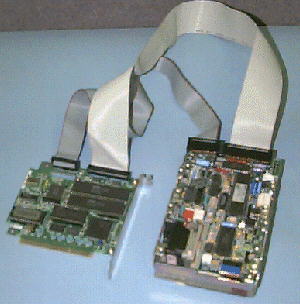

Foi o primeiro interface para discos rigidos usado em computadores com DOS. Este, como mostra a figura, era constituido por 2 cabos entre a drive e a placa do interface.

Este interface era usado tanto para PC XT (8 Bit bus) and AT/386/486 (16 Bit bus). Usava um de 2 tipos de métodos de gravação de dados: MFM e RLL Recording Methods.

Enquanto o MFM disponibilizava 17 sectores por pista, enquanto que o RLL fornece 25 ou 26 sectores por pista, aumentando assim a capacidade de armazenamento de dados em cerca de 50% mas necessitando de verificação de erros. Os discos para uso de RLL terão de ser de maior qualidade , com tolerância mais próxima na rotação e estabilidade a longo prazo, sobre o risco de começarem a ocorrer erros de escrita ou mesmo erros fatais
